25/08/19Wann et drëm geet präzis a verlässlech Biller an der wëssenschaftlecher Fuerschung opzehuelen, hänkt d'Qualitéit vun Ären Donnéeën net nëmmen vun der Opléisung oder der Sensorgréisst of. Eng vun de wichtegsten - awer heiansdo iwwersinnene - Metriken ass de Signal-Rausch-Verhältnis (SNR). An Imaging-Systemer bestëmmt den SNR, wéi kloer een dat tatsächlecht Signal (nëtzlech Informatioun) vun ongewollten Rauschen ënnerscheede kann.
A wëssenschaftleche Bildgebungsapplikatiounen ewéi Mikroskopie, Astronomie a Spektroskopie kann e schlechten SNR den Ënnerscheed tëscht engem schwaache Zil z'entdecken an et komplett ze verpassen ausmaachen. Dësen Artikel ënnersicht, wéi SNR definéiert ass, firwat e wichteg ass, wéi e de Kontrast beaflosst a wéi een eng wëssenschaftlech Kamera op Basis vun dëser kritescher Metrik auswielt an optimiséiert.
Wat ass e Signal-Rausch-Verhältnis a wéi gëtt et definéiert?
De Signal-Rausch-Verhältnis (SNR) ass dat wichtegst Mooss fir eis Bildqualitéit, fundamental beim Bildkontrast an dacks dee nëtzlechste Faktor fir ze bestëmmen, ob eng Kamera empfindlech genuch fir Är Uwendung ass.
Versich, d'Kameraempfindlechkeet ze verbesseren, dréinen sech ëm d'Verbesserung vum gesammelten Signal:
● Duerch Verbesserunge vun der Quanteffizienz oder eng Erhéijung vun der Pixelgréisst
● Reduktioun vun kameraofhängegen Rauschquellen
Geräischquellen addéiere sech zesummen, awer jee no Ëmstänn kann eng dominéieren, an dorop sollt ee sech konzentréieren, wann ee probéiert den SNR ze verbesseren - entweder duerch d'Optimiséierung vun Astellungen oder dem Setup, oder duerch en Upgrade op besser Liichtquellen, Optik a Kameraen.
Et ass eng üblech Ofkierzung, Biller no engem eenzege Signal-Rausch-Verhältnis ze beschreiwen, zum Beispill ze behaapten, datt e Bild en SNR vun '15' huet. Wéi den Numm awer kloer erkennt, hänkt d'Signal-Rausch-Verhältnis vum Signal of, wat natierlech fir all Pixel anescht ass. Dëst ass et, wat eist Bild gëtt.
Den SNR vun engem Bild bezitt sech typescherweis op den SNR vum Peaksignal vun Interesse am Bild. Zum Beispill géif den SNR vun engem Bild vu fluoreszenten Zellen op engem donkelen Hannergrond d'Peaksignalintensitéit vun de Pixel vun enger Struktur vun Interesse an der Zell benotzen.
Et ass net representativ, zum Beispill e mëttlere Wäert fir den SNR vum ganze Bild ze huelen. Bei Techniken ewéi Fluoreszenzmikroskopie, wou en donkelen Hannergrond mat null detektéierte Photonen heefeg ka sinn, hunn dës Nullsignalpixel en SNR vun Null. Dofir géif all Duerchschnëttswäert iwwer e Bild dovun ofhänken, wéi vill Hannergrondpixel am Siichtfeld waren.
Firwat SNR fir wëssenschaftlech Kameraen wichteg ass
An der wëssenschaftlecher Bildgebung beaflosst den SNR direkt, wéi gutt Dir schwaach Detailer identifizéiere kënnt, quantitativ Donnéeën moosse kënnt a Resultater reproduzéiere kënnt.
●Bildkloerheet– En héije SNR reduzéiert d'Käregkeet a mécht fein Strukturen sichtbar.
●Datengenauegkeet– Reduzéiert Miessfehler an Intensitéitsbaséierten Experimenter.
●Leeschtung bei schwaachem Liicht– Essentiell fir Fluoreszenzmikroskopie, Deep-Sky Astrofotografie a Spektroskopie, wou d'Photonenzuelen natierlech niddreg sinn.
Egal ob Dir eng benotztsCMOS KameraFir Héichgeschwindegkeets-Bildgebung oder eng gekillte CCD fir Uwendungen mat laanger Beliichtung, hëlleft d'Verständnis vum SNR Iech d'Performance-Kompromisser auszebalancéieren.
Wéi SNR den Bildkontrast beaflosst
Kontrast ass den relative Ënnerscheed an der Intensitéit tëscht hellen a donkelen Beräicher vun engem Bild. Fir vill Uwendungen ass e gudde Bildkontrast an de Beräicher vun Interesse dat ultimativt Zil.
Et gi vill Faktoren bannent dem bildgebende Sujet, dem optesche System an den Bildgebungsbedingungen, déi déi primär bestëmmend Faktoren fir de Bildkontrast sinn, wéi zum Beispill d'Lënsenqualitéit an d'Quantitéit vum Hannergrondliicht.
●Héije Signal-Ring (SNR)→ Däitlech Trennung tëscht hellen an donkelen Regiounen; Kanten erschéngen schaarf; subtil Detailer bleiwen sichtbar.
●Niddreg Signal-Rausch-Verhältnis (SNR)→ Däischter Beräicher ginn duerch Rauschen méi hell, hell Beräicher ginn däischter, an de Gesamtbildkontrast gëtt flaacher.
Zum Beispill, an der Fluoreszenzmikroskopie kann e niddrege Signal-Rausch-Verhältnis (SNR) dozou féieren, datt eng schwaach fluoreszent Prouf sech mam Hannergrond vermëscht, wouduerch d'quantitativ Analyse onzouverlässeg gëtt. An der Astronomie kënne schwaach Stären oder Galaxien a rauschenden Daten komplett verschwannen.
Wéi och ëmmer, et ginn och Faktoren an der Kamera selwer – den Haaptfaktor ass d'Signal-Rausch-Verhältnis. Ausserdeem, a besonnesch bei schwaachem Liicht, spillt d'Skaléierung vun der Bildintensitéit, wéi d'Bild um Monitor ugewise gëtt, eng grouss Roll beim wahrgehollene Bildkontrast. Bei héijem Rauschen an donkelen Deeler vum Bild kënnen d'Algorithmen fir automatesch Bildskaléierung hir ënnescht Grenz duerch niddreg, rausch Pixelen ze niddreg gesat kréien, während déi héchst Grenz duerch Rauschen a Pixelen mat héijem Signal erhéicht gëtt. Dëst ass d'Ursaach vum charakteristesche "ausgewäschenen" groe Erscheinungsbild vu Biller mat nidderegem SNR. E bessere Kontrast kann erreecht ginn, andeems déi ënnescht Grenz op den Offset vun der Kamera gesat gëtt.
Faktoren, déi den SNR a wëssenschaftleche Kameraen beaflossen
Verschidde Design- a Betribsparameter beaflossen den SNR vun engem Kamerasystem:
Sensortechnologie
● sCMOS – Kombinéiert niddrege Liesrauschen a héije Bildfrequenzen, ideal fir dynamesch Bildgebung.
● CCD – Bitt historesch wéineg Rauschen bei laangen Beliichtungszäiten, awer méi lues wéi modern CMOS-Designen.
● EMCCD – Benotzt eng On-Chip-Verstärkung fir schwaach Signaler ze verstäerken, kann awer multiplikativ Rauschen aféieren.
Pixelgréisst a Fëllfaktor
Gréisser Pixel sammelen méi Photonen, wouduerch de Signal an domat den SNR eropgeet.
Quanteffizienz (QE)
Méi héich QE bedeit, datt méi akommende Photonen an Elektronen ëmgewandelt ginn, wat de SNR verbessert.
Aussetzungsdauer
Méi laang Beliichtungszäite sammelen méi Photonen, erhéijen de Signal, awer kënnen och d'Rauschen vum Däischterstroum erhéijen.
Killsystemer
Ofkillung reduzéiert den Däischterstroum, wat den SNR bei laanger Beliichtungszäit däitlech verbessert.
Optik an Beliichtung
Héichqualitativ Lënsen a stabil Beliichtung maximéieren d'Signalerfassung a minimiséieren d'Variabilitéit.

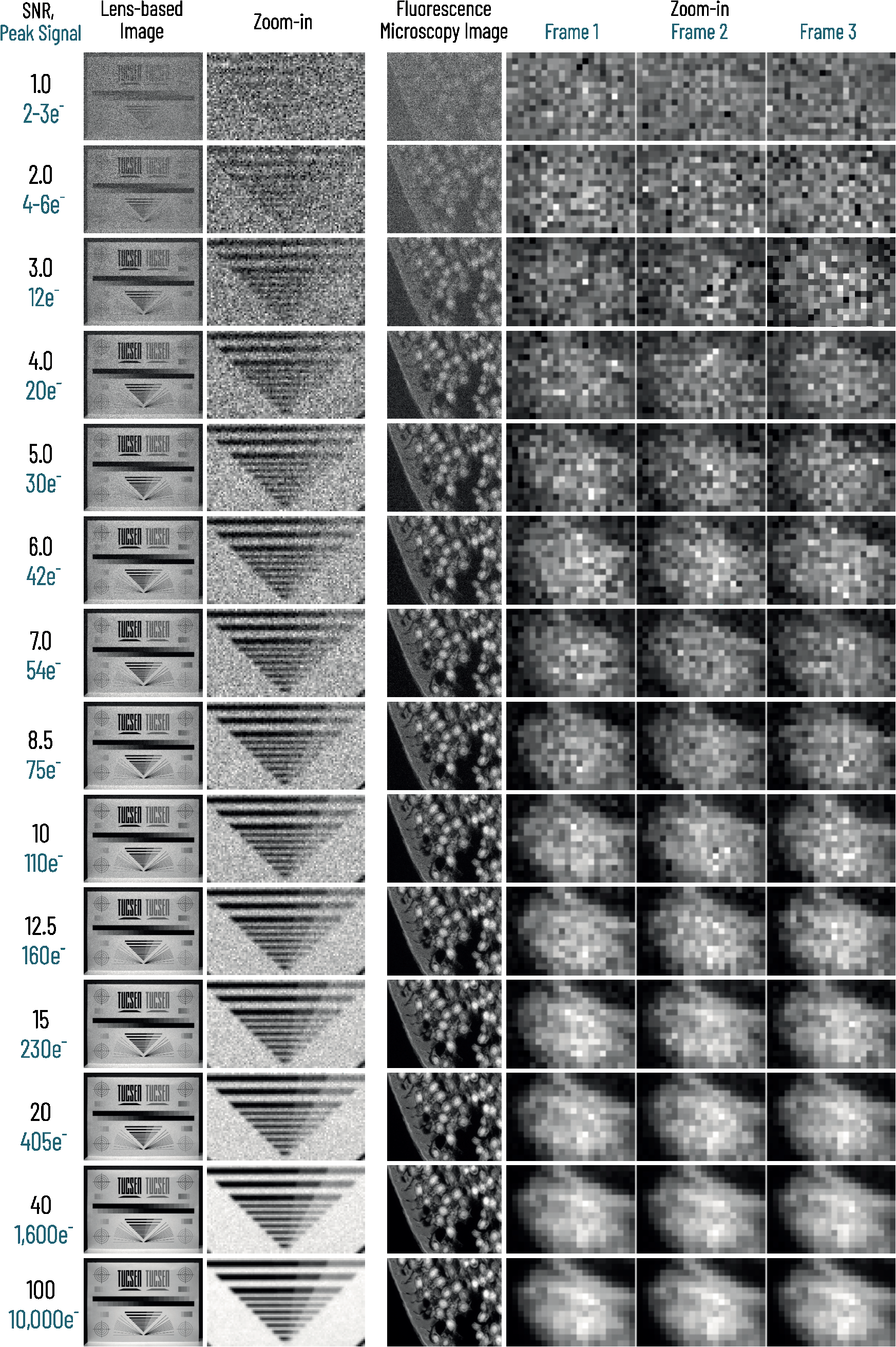

Beispiller vu verschiddene Peak SNR-Wäerter
An der Bildgebung bezitt sech PSNR dacks op e theoretesche Maximum am Verhältnes zur Pixelsättigung. Trotz Ënnerscheeder an de Bildsujeten, de Bildbedingungen an der Kameratechnologie kënne Biller mat dem selwechte Signal-Rausch-Verhältnis bei konventionelle wëssenschaftleche Kameraen Ähnlechkeeten hunn. De Grad vun der 'Käregkeet', d'Variatioun vu Bild zu Bild, an deelweis de Kontrast, kënnen all ënner dësen ënnerschiddleche Bedéngungen ähnlech sinn. Dofir ass et méiglech, e Verständnis vun den SNR-Wäerter an de verschiddene Bedéngungen an Erausfuerderungen, déi se mat sech bréngen, aus representativen Biller ze kréien, wéi déi, déi an der Tabell gewisen sinn.
NOTIZ: D'Peaksignalwäerter a Photoelektrone fir all Zeil sinn a blo uginn. All Biller ginn mat automatescher Histogrammskaléierung ugewisen, wouduerch 0,35% vun den hellsten an däischtersten Pixel ignoréiert (Sättigung). Zwee Bildkolonnen lénks: Lënsenbaséiert Bildgebung vun engem Bildgebungstestziel. Véier Kolonnen riets: Ascaris, déi a Fluoreszenz mat engem 10x Mikroskopobjektiv agefaangen goufen. Fir d'Variatioune vun de Pixelwäerter vu Bild zu Bild bei méi nidderegen SNR ze illustréieren, ginn dräi hannereneen Biller uginn.
E Bild vun engem Testzil mat enger Lëns zesumme mat engem Fluoreszenzmikroskopiebild ginn ugewisen, zesumme mat enger vergréisserter Vue vum Fluoreszenzbild, deen d'Variatioun bannent 3 hannereneen Biller weist. D'Peak-Photoelektronenzuel op all Signalniveau gëtt och uginn.
Déi folgend Figur weist déi komplett Versioune vun dëse Beispillbiller als Referenz.
Biller a voller Gréisst, déi fir d'Beispillertabell fir Signal-Rausch-Verhältnis benotzt ginn
LénksEn Zil fir en Test mat enger Lëns fotograféiert.
RietsEng Prouf vun enger Schnëtt vum Ascaris-Nematoden-Wuerm, gekuckt mat Fluoreszenzmikroskopie bei 10-facher Vergréisserung.
SNR an Applikatiounen
SNR ass a verschiddene Beräicher missiounskritesch:
● Mikroskopie – D'Detektioun vun enger schwaacher Fluoreszenz a biologesche Proben erfuerdert en héije SNR, fir falsch Negativer ze vermeiden.
● Astronomie – D'Identifikatioun vu wäiten Galaxien oder Exoplanéiten erfuerdert laang Beliichtungszäiten mat minimalem Rauschen.
● Spektroskopie – En héije Signal-Rausch-Verhältnis garantéiert präzis Miessunge vun der Spëtzintensitéit an der chemescher Analyse.
● Industriell Inspektioun – A Montagebanden mat wéineg Liicht hëlleft en héije SNR fir Defekter zouverlässeg z'entdecken.
Eng wëssenschaftlech Kamera mat dem richtegen SNR wielen
Wann Dir eng nei wëssenschaftlech Kamera evaluéiert:
●SNR-Spezifikatioune kontrolléieren– Vergläicht dB-Wäerter ënner ähnleche Konditiounen wéi Är Uwendung.
●Gläichgewiicht Aner Metriken– Berécksiichtegt d'Quanteneffizienz, den dynamesche Beräich an d'Bildfrequenz.
●Technologie op Anwendungsfall ofstëmmen– Fir dynamesch Szenen mat héijer Geschwindegkeet kann eng sCMOS-Kamera ideal sinn; fir statesch Sujeten mat extrem wéineg Liicht kann eng gekillt CCD oder EMCCD besser funktionéieren.
●Konnektivitéit fir Workflow-Effizienz– Och wann d'Funktiounen wéi den HDMI-Output den SNR net direkt beaflossen, kënnen se awer Echtzäit-Bildiwwerpréiwung erméiglechen, sou datt Dir séier verifizéiere kënnt, ob Är Acquisitiounsastellungen den gewënschten SNR erreechen.
Conclusioun
D'Signal-Rausch-Verhältnis (SNR) ass eng Schlësselleistungsmetrik, déi direkt d'Kloerheet an d'Zouverlässegkeet vu wëssenschaftleche Biller beaflosst. D'Verständnis, wéi SNR definéiert ass, d'Faktoren, déi en beaflossen, an d'Implikatioune vu verschiddene SNR-Wäerter, erlaabt et Fuerscher an technesche Benotzer, Bildgebungssystemer méi effektiv ze evaluéieren. Andeems dëst Wëssen ugewannt gëtt - egal ob et bei der Auswiel vun engem neien ...wëssenschaftlech Kameraoder d'Optimiséierung vun engem bestehenden Setup – Dir kënnt sécher stellen, datt Äre Bildgebungsworkflow Daten mat dem Präzisiounsniveau erfaasst, deen fir Är spezifesch Applikatioun erfuerderlech ass.
FAQs
Wat gëllt als e "gudde" Signal-Ring-Verhältnis (SNR) fir wëssenschaftlech Kameraen?
Den ideale SNR hänkt vun der Uwendung of. Fir héich usprochsvoll, quantitativ Aarbechten – wéi Fluoreszenzmikroskopie oder Astronomie – gëtt allgemeng en SNR iwwer 40 dB recommandéiert, well et Biller mat minimalem siichtbarem Rauschen produzéiert a fein Detailer erhale bleift. Fir allgemeng Laborgebrauch oder industriell Inspektioun kënnen 35–40 dB duergoen. Alles ënner 30 dB weist typescherweis siichtbar Kären a kann d'Genauegkeet a Gefor bréngen, besonnesch a Situatiounen mat nidderegem Kontrast.
Wéi beaflosst d'Quanteneffizienz (QE) den SNR?
D'Quanteeffizienz moosst, wéi effektiv e Sensor akommende Photonen an Elektronen ëmwandelt. Eng méi héich QE bedeit, datt méi vum verfügbare Liicht als Signal erfaasst gëtt, wat den Zähler an der SNR-Equatioun erhéicht. Dëst ass besonnesch wichteg a Szenarie mat wéineg Liicht, wou all Photon zielt. Zum Beispill erreecht eng sCMOS-Kamera mat enger QE vun 80% en méi héije SNR ënner identesche Konditiounen am Verglach mat engem Sensor mat 50% QE, einfach well se méi brauchbare Signaler erfaasst.
Wat ass den Ënnerscheed tëscht SNR an dem Kontrast-Rausch-Verhältnis (CNR)?
Wärend den SNR déi allgemeng Signalstäerkt am Verhältnes zum Rauschen moosst, konzentréiert sech CNR op d'Visibilitéit vun engem spezifesche Feature géint säin Hannergrond. An der wëssenschaftlecher Bildgebung si béid wichteg: den SNR seet Iech, wéi "propper" d'Bild am Allgemengen ass, während CNR bestëmmt, ob e bestëmmten Objet vun Interesse genuch fir Detektioun oder Messung erausstécht.
