30.04.2026Hardware-Triggering an enger wëssenschaftlecher Kamera bedeit, datt extern elektresch Signaler benotzt ginn, fir ze kontrolléieren, wéini d'Bilderfassung stattfënnt, anstatt sech nëmmen op den internen Timing oder Softwarebefeeler vun der Kamera ze verloossen. An der Praxis, ëmmer wann d'Kamera mat eppes anescht am System ausgeriicht muss bleiwen, wéi eng Liichtquell, e Laser, eng Bühn oder en aneren Apparat.
An dësem Artikel erkläre mir, wat Hardware-Triggering bedeit, wéi Trigger-Interfaces dran passen, wéi eng Triggersignaler Kameraen dacks benotzen, a wéini dës Funktioun a realen Aarbechtsprozesser fir wëssenschaftlech Bildgebung wichteg ass. Dëst ass wichteg, well a ville wëssenschaftleche Bildgebungssystemer ass d'Bildqualitéit eleng net genuch, wann d'Kamera net mam Timing vum Rescht vum Setup ausgeriicht ka bleiwen.
Wat triggert Hardware an enger wëssenschaftlecher Kamera aus?
Hardware-Triggering ass eng Method fir d'Kamera-Timing mat externen Signaler ze kontrolléieren. Amplaz d'Kamera nëmmen op hirer eegener interner Auer lafe ze loossen, seet en externt Signal der Kamera, wéini se reagéiere soll. Dëst Signal ass normalerweis digital, dat heescht, et wiesselt tëscht engem niddregen an engem héije Spannungszoustand fir binär Informatioun ze droen. Dëst ass déi heefegst Form vun Triggering a wëssenschaftleche Bildgebungssystemer, well se einfach, séier a gutt geegent ass fir d'Synchroniséierung tëscht verschiddenen Hardwaredeeler.
Fir d'Hardware-Triggering kloer ze verstoen, hëlleft et, d'Signal, d'Interface an d'Kameraverhalen ze trennen. Den Triggersignal ass den elektreschen Event selwer. A ville Systemer ass den Schlësselevenement de Moment, wou de Signal den Zoustand ännert, wat eng Kant genannt gëtt. Eng steigend Kant geschitt wann de Signal vun niddereg op héich ännert, während eng falend Kant d'Géigendeel ass. An anere Fäll ass de wichtege Faktor net nëmmen de Moment vun der Ännerung, mee wéi laang de Signal héich oder niddereg bleift. Dat nennt een den Niveau vum Signal. Dësen Ënnerscheed ass wichteg, well verschidde Kamerafunktiounen op eng Kant reagéieren, anerer vun der Dauer vum Niveau ofhänken.
D'Trigger-Interface ass am Géigesaz einfach déi kierperlech Verbindung, déi dëst Signal an d'Kamera féiert oder erausbréngt. An anere Wierder, d'Interface seet Iech, wéi d'Signal verbonnen ass, während den Hardware-Trigger Iech seet, wéi d'Kamera dëst Signal benotzt fir den Timing ze kontrolléieren. Dës Ënnerscheedung ass wichteg, well d'Benotzer dacks als éischt "Trigger Interface" op engem Spezifikatiounsblat bemierken, awer wat se wierklech wësse mussen, ass wéi d'Kamera sech verhält, soubal en Trigger ukënnt. An engem wëssenschaftleche Bildgebungs-Setup ass den Hardware-Trigger wäertvoll, well en d'Bilderfassung vun enger isoléierter Kameraaktioun an en Deel vun engem koordinéierte System-Event verwandelt.

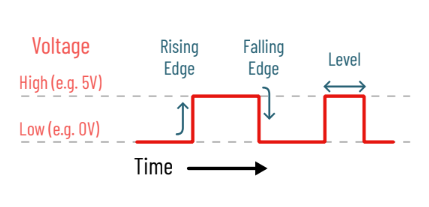

Figur 1:Illustratioun vun der Ausléiserterminologie
Hardware-Trigger vs. Software-Trigger: Wat ass den Ënnerscheed?
Den Haaptunterschied ass, wou den Timing-Signal hierkënnt a wéi virauszesoen dësen Timing ass. An engem Hardware-ausgeléisten Setup reagéiert d'Kamera op en externt elektrescht Signal. An engem Software-ausgeléisten Setup kënnt den Timing-Kommando amplaz iwwer de Computer an d'Softwareëmfeld. Dësen Ënnerscheed beaflosst, wéi stabil an widderhuelbar den Timing a realen Imaging-Workflows ka sinn.
| Aspekt | Hardware-Ausléiser | Software-Ausléiser |
| Zäitquell | Externt Gerät oder elektrescht Signal | Softwarekommando vum Computer |
| Zäitkonsistenz | Méi virauszesoen | Méi beaflosst vu Software an Systemtiming |
| Am beschten fir | Eng enk Synchroniséierung tëscht Apparater | Allgemeng Bildgebung mat manner strikten Timing-Ufuerderungen |
| Typesch Uwendungsfäll | Synchroniséiert Beliichtung, bünebaséiert Acquisitioun, widderholl Héichgeschwindegkeetsworkflows | Routine-Erfassung, Basis-Sequenzkontroll, manner zäitkritesch Aufgaben |
| Komplexitéit vum Setup | Normalerweis méi héich | Normalerweis méi einfach |
Software-Triggering ass nach ëmmer nëtzlech bei ville Bildgebungsaufgaben, besonnesch wann keng strikt Synchroniséierung erfuerderlech ass. Et ass dacks méi einfach ze konfiguréieren a kann voll ausreechend fir routineméisseg Bildaufnahme sinn. Hardware-Triggering gëtt méi wäertvoll wann d'Timingstabilitéit direkt d'Resultat beaflosst, zum Beispill wann eng Liichtquell nëmme während der Beliichtung muss ausléisen oder wann eng Kamera nëmmen no der Positioun vun engem Bühn soll ophuelen.
Wat maachen Trigger In an Trigger Out tatsächlech?
Trigger In léisst en externen Apparat kontrolléieren, wéini d'Kamera reagéiert, während Trigger Out d'Kamera Timinginformatiounen un aner Apparater schécke léisst.
Praktesch gesinn,Ausléiser angëtt benotzt, wann eppes ausserhalb vun der Kamera entscheede soll, wéini d'Bildgebung stattfënnt. Ofhängeg vun der Kamera kann dat bedeiten, datt all Frame mat engem ukommenden Impuls gestart gëtt, d'Dauer vun engem Niveausignal benotzt gëtt fir d'Beliichtungszäit ze definéieren, oder den Ufank vun enger Framesequenz ze verzögeren, bis en externt Signal ukënnt. Dofir ass Trigger In heefeg a Systemer, wou d'Bilderfassung engem Event muss folgen, net nëmmen enger Softwareinstruktioun. Zum Beispill kann eng Bühn ofbriechen a sech dann en Trigger schécken, sou datt d'Kamera nëmmen dann ophëlt, wann d'Prouf an der Positioun ass. An engem aneren Opbau kann en Experimentevenement oder e Sensorsignal der Kamera genee soen, wéini se den nächste Frame soll ophuelen.
Ausléiserfunktionéiert an der Géigendeel Richtung. Hei informéiert d'Kamera aner Hardware iwwer hiren aktuellen Zoustand. Dësen Output kann Eventer wéi Beliichtung, Ausliesung oder ob d'Kamera fir den nächste Bild prett ass, uginn. An engem richtege System erméiglecht dat d'Kamera, den Timing vun enger Liichtquell oder engem anere Peripheriegerät ze kontrolléieren. Zum Beispill kann eng Liichtquell nëmme während der Beliichtungzäit ugedriwwe ginn, oder en aneren Apparat kann waarde bis den Ausliesung eriwwer ass, ier en seng nächst Aktioun mécht. Verschidde Kamerae kënnen ënnerschiddlech Trigger Out-Signaler ubidden, awer d'Grondidee ass déiselwecht: d'Kamera deelt den Timing-Status mam Rescht vum System.
Wéi eng Trigger-Interfaces benotze wëssenschaftlech Kameraen?
Eng Trigger-Interface ass déi kierperlech Verbindung, déi benotzt gëtt, fir Triggersignaler tëscht der Kamera an externer Hardware ze transportéieren. Dofir lëschten d'Kamera-Spezifikatiounsblieder d'Trigger-Interface dacks als separat Element op. Si weist Iech, wéi d'Triggersignaler kierperlech verbonne sinn, net wéi d'Kamera sech verhält, wann dës Signaler ukommen.
SMA-Schnittstellen
SMA(Ofkierzung fir SubMiniature Versioun A) ass eng Standard-Trigger-Interface baséiert op engem Low-Profile Koaxialkabel, deen dacks an der Bildgebungshardware benotzt gëtt. An der Praxis mécht dëst SMA zu enger gudder Léisung fir Benotzer, déi eng kloer an einfach Method wëllen, fir Triggersignaler tëscht der Kamera an engem aneren Apparat ze verbannen.
Figur 2: SMA-Schnittstell an derDhyana 95V2 sCMOS Kamera
Hirose Schnëttstellen
Hirose ass eng Multi-Pin-Interface, déi verschidde Input- oder Output-Signaler iwwer eng eenzeg Verbindung mat der Kamera liwwert. Amplaz separat einfach Verbindungen ze benotzen, kann eng Hirose-Interface verschidde Input- an Output-Signaler iwwer ee Multi-Pin-Stecker transportéieren. Dëst mécht se nëtzlech a Systemer, wou en méi propperen, méi kompakten I/O-Design bevorzugt gëtt, besonnesch wann verschidde triggerbezunnen Funktiounen zesumme musse behandelt ginn.
Figur 3: Hirose-Grenzfläche an derFL 20BW CMOS Kamera
CC1 an aner spezialiséiert Schnëttstellen
Verschidde Kamerae benotzen CC1 oder aner spezialiséiert Triggerverbindungen, besonnesch a Systemer, déi mat spezifeschen Dateninterfaces oder Kameraarchitekturen verbonne sinn. CC1 ass eng spezialiséiert Hardware-Trigger-Interface, déi op der PCI-E CameraLink Kaart läit, déi vu verschiddene Kamerae mat CameraLink-Dateninterfaces benotzt gëtt. Den Interface-Typ ka jee no Kameradesign, Signallayout an der méi breederer Hardwareëmfeld variéieren. Wann Dir also "Trigger Interface" an engem Spezifikatiounsblat gesitt, sollt Dir et als Deel vum physeschen Integratiounsdesign vun der Kamera liesen, net als déi komplett Geschicht vun hirer Triggerfäegkeet.
Figur 4: CC1-Schnittstell an derDhyana 4040 sCMOS Kamera
Wéini brauch een tatsächlech en Hardware-Trigger?
Normalerweis brauch een en Hardware-Trigger, wann d'Bilderfassung mat engem aneren Apparat, Event oder Zäitfenster ausgeriicht muss bleiwen. An anere Wierder, den Hardware-Trigger gëtt wichteg, wann d'Kamera net eleng funktionéiert, mä als Deel vun engem koordinéierte System. Wat méi Äert Resultat dovun ofhänkt, wéini e Bild gemaach gëtt, anstatt einfach dovun, ob e Bild gemaach gëtt, wat méi wahrscheinlech ass et, datt den Hardware-Trigger nëtzlech ass.
Ee gemeinsamt Fall ass d'synchroniséiert Beliichtung. Wann eng Liichtquell nëmmen während dem Beliichtungsfenster vun der Kamera uschalte soll, hëlleft den Hardware-Ausléiser, dësen Timing propper an widderhuelbar ze halen. Dëst kann onnéideg Beliichtung reduzéieren an de Risiko vun enger Timing-Mëssverständnis tëscht Beliichtung a Liichtleistung reduzéieren. Ähnlech Logik gëllt fir Laserbaséiert Systemer, wou eng präzis Kontroll iwwer den Beliichtungstiming nach méi wichteg ka sinn.
En anert kloert Beispill sinn d'Bewegungsphasen an d'Inspektiounsworkflows. Wann e Bühn, e Gantry oder en anert bewegend Deel déi richteg Positioun muss erreechen, ier d'Kamera e Bild kritt, hëlleft den Hardware-Ausléiser dofir, datt d'Kamera op den aktuellen Event reagéiert anstatt op eng locker getimte Softwareinstruktioun. Dat mécht se besonnesch nëtzlech beim Scannen, der Inspektioun an aneren bewegungsverbonnenen Imaging-Aufgaben.
Et gëtt och méi wäertvoll bei widderhollter Acquisitioun mat héijer Geschwindegkeet. Well d'Timing-Zyklen méi séier a méi repetitiv ginn, gëtt et méi schwéier kleng Verspéidungen a Variatiounen ze ignoréieren. Eng stabil Hardware-Timing-Quell ass dacks besser fir dës Workflows gëeegent wéi eng Software-nëmme Kontroll. Schlussendlech ass Hardware-Triggering dacks déi sécher Wiel bei der Koordinatioun tëscht verschiddene Geräter oder Kameraen, wou Kameraen, Liichtquellen, Bühnen, Filterrieder oder aner optesch Komponenten all déiselwecht Timing-Logik musse verfollegen.
Dat gesot, ass den Ausléisen vun der Hardware net automatesch déi héchst Prioritéit fir all Setup. Wann Äre Workflow haaptsächlech aus routineméisseger statescher Bildgebung besteet an net vun der Synchroniséierung mat externer Hardware ofhängeg ass, kann et nëtzlech sinn, awer et ass vläicht net déi éischt Funktioun, déi Dir optimiséiere musst.
Wéi eng Timingproblemer kënnen an engem Triggered Setup optrieden?
En ausgeléisten Setup kann ëmmer nach feelen, wann déi kierperlech Verbindung korrekt ass, awer d'Timing-Logik falsch verstanen gëtt. Dat ass eng wichteg Ënnerscheedung. Eng Kamera kann richteg mat engem aneren Apparat verbonne sinn, awer wann den Ausléiser zum falschen Zäitpunkt kënnt, de falschen Ausléisermodus benotzt oder op dat falscht Statussignal bezitt, kann de System sech ëmmer nach op eng Manéier verhalen, déi onkonsequent oder onzouverlässeg ausgesäit. A ville Fäll ass dat eigentlecht Problem net de Kabel oder de Stecker. Et ass e Mëssverständnis dovun, wat d'Kamera zu deem Zäitpunkt prett ass ze maachen.
Ee verbreeten Feeler ass et, d'Trigger-Interface mam Trigger-Modus ze verwiesselen. D'Interface seet Iech, wéi de Signal kierperlech verbonnen ass, awer si seet Iech net, ob d'Kamera en Trigger am Bild, eng Niveau-kontrolléiert Beliichtung oder eng ausgeléist Sequenz erwaart. En anert heefegt Problem ass d'Unahm, datt eng Kamera, soubal se den Trigger In huet, den nächsten Trigger ëmmer direkt akzeptéiere kann. An der Realitéit kann en neien Trigger ukommen, ier de viregten Bild komplett fäerdeg ass, wat zu verpassten Trigger oder onerwaarten Timing-Verhalen féiere kann. Dofir kënnen d'"Bereet"-Signaler vun der Kamera a méi enk kontrolléierte Systemer wichteg sinn.
Et ass och einfach, sech nëmmen op d'Beliichtungszäit ze konzentréieren a vergiessen, datt den Ausliestiming nach ëmmer wichteg ass. D'Kamera kann nach ëmmer e Bild ausliesen, och nodeems d'Beliichtung ofgeschloss ass. Bei Rolling Shutter-Kameraen kann den Timing nach méi verwirrend ginn, well verschidden Trigger-Out-Signaler sech op verschidden Eventer bezéien, déi mat der Beliichtung ze dinn hunn, wéi d'Beliichtung vun enger Rei, der éischter Rei oder engem pseudo-globalen Intervall. Schlussendlech huelen d'Benotzer heiansdo un, datt en Trigger-Out-Signal ëmmer datselwecht bedeit, während d'Ausgab tatsächlech jee no System d'Beliichtung, d'Ausliesung oder d'Bereetschaft uginn kann. E gudden Trigger ass net nëmmen d'Schécken vun engem Impuls. Et geet drëm, genee ze verstoen, wat fir en Event dësen Impuls representéiert.
Conclusioun
Hardware-Triggering ass am wäertvollsten wann awëssenschaftlech Kameramuss als Deel vun engem Zäitsystem funktionéieren anstatt als eegestännegt Bildgebungsgerät. D'Trigger-Interface seet Iech, wéi d'Signaler kierperlech verbonne sinn, awer de richtege Wäert vum Hardware-Trigger läit doran, wéi gutt d'Kamera op den Timing reagéiere kann, en deelen a koordinéiere kann, fir de Rescht vum Setup.
Wann Dir eng Kamera fir synchroniséiert Bildgebung evaluéiert, ass et derwäert, d'Triggerfäegkeet als Deel vum komplette Workflow ze betruechten, anstatt als en isoléierten Element an der Spezifikatiounsblat.TucsenOpstellung, Triggerënnerstëtzung gëtt besonnesch wichteg an Uwendungen, déi vun enger präziser Koordinatioun tëscht der Kamera an aner Hardware ofhänken.
FAQs
Kann eng Kamera souwuel Trigger In wéi och Trigger Out am selwechte System benotzen?
Jo. Eng Kamera kann en Trigger In-Signal vun engem Apparat empfänken an en Trigger Out-Signal un en aneren schécken. An der Praxis gi béid dacks zesummen am selwechte synchroniséierte System benotzt.
Funktionéiert den Hardware-Ausléiser op déiselwecht Aart a Weis bei Rolling Shutter- a Global Shutter-Kameraen?
Net ëmmer. Déi grondleeënd Iddi ass déiselwecht, awer d'timing Bedeitung vun den Triggersignaler kann ënnerschiddlech sinn, besonnesch bei Rolling Shutter Kameraen. Wann den Timing entscheedend ass, musst Dir bestätegen, wat all Triggersignal tatsächlech op deem Modell representéiert.
Wat soll ech ausser dem Trigger Interface op enger Kamera-Spezifikatiounsblat kontrolléieren?
Iwwerpréift ob d'Kamera Trigger In, Trigger Out an déi Triggermodi ënnerstëtzt, déi Äre Workflow brauch. Et ass och hëllefräich ze bestätegen, wéi eng Ausgabezoustänn d'Kamera melle kann, wéi Beliichtung, Ausliesung oder Ready-Signaler.
