2026/02/28A sötétjel nem egyenletessége (DSNU) a kamera eltolásjelének pixelenkénti változását írja le, amikor az érzékelőre nem esik fény. Még teljes sötétségben is a képérzékelők nem nulla kimenetet produkálnak – ezt gyakran torzításnak vagy sötétjelnek nevezik –, és ez az eltolás nem tökéletesen egyenletes az összes pixel között. A DSNU számszerűsíti, hogy ezek az eltolások mennyire térben térnek el egymástól.
A DSNU leginkább gyenge fényviszonyok melletti képalkotásnál válik relevánssá, ahol a jelszintek megközelítik a közeli olvasási zaj tartományát, és a kis eltoláskülönbségek befolyásolhatják a tényleges zajszintet. Az olvasási zajjal ellentétben, amely véletlenszerű és több képkockán átlagolódik, a DSNU egy fix térbeli változást képvisel, amely állandó marad, amíg korrigálni nem kell.
A DSNU megértése elengedhetetlen a gyenge fényviszonyok melletti teljesítmény értelmezéséhez, a kamerák specifikációinak összehasonlításához és a sötétben korlátozott alkalmazásokban a mennyiségi pontosság biztosításához.
Mit mér valójában a DSNU (és mit nem)?
A DSNU hatásának megértéséhez elengedhetetlen tisztázni, hogy a szenzorjel mely részét írja le – és mely zajmechanizmusokat nem.

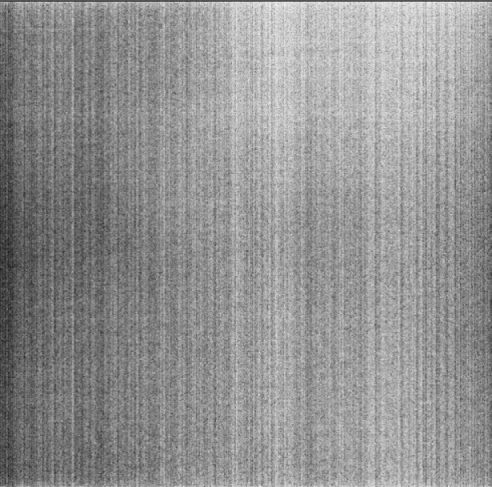

1. ábra:A DSNU egyik legtipikusabb megnyilvánulása, amely egyértelműen mutatja a pixel sötétjel inhomogenitásának jellemzőit.
DSNU = Pixel szintű eltolás variáció
Amikor egy kamera teljes sötétségben rögzít képet, minden pixel nullától eltérő kimenetet produkál, amit gyakran torzításnak vagy sötét eltolásnak neveznek. Ideális esetben minden pixelnek ugyanaz az eltolás lenne, de a gyakorlatban apró pixel-pixel eltérések léteznek.
A DSNU ezt számszerűsítiaz eltolás térbeli változása az érzékelőn keresztülÁltalában elektronokban (e⁻ RMS) adják meg, és a pixeleltolások szórását jelenti egy sötét vagy eltolt képkockában. A DSNU tehát egy rögzített térbeli mintázatot ír le stabil működési körülmények között – nem véletlenszerű zajt.
DSNU vs. olvasási zaj
A DSNU alapvetően különbözik az olvasási zajtól.
●Olvasási zajidőbeli és véletlenszerű; képkockáról képkockára változik, és a kép átlagolásával csökken.
●DSNUtérbeli és időbeli független; a pixelek közötti eltolási eltérés állandó marad, amíg azt nem korrigálják.
Gyenge fényviszonyok melletti képalkotás során mindkettő hozzájárul a tényleges zajszinthez, de eltérő módon: az olvasási zaj a képkockák közötti bizonytalanságot határozza meg, míg a DSNU a térbeli inkonzisztenciát az alapjelben.
DSNU vs. PRNU
A DSNU a sötétségben bekövetkező eltolásváltozást, míg a PRNU a megvilágítás alatti erősítésváltozást jelenti. A DSNU sötét vagy majdnem sötét körülmények között a legrelevánsabb, míg a PRNU a jelszintek növekedésével válik jelentőssé. Együttesen a képérzékelőkben előforduló fix mintázatú inhomogenitás két fő formáját képviselik.
Miért fontos a DSNU a gyenge fényviszonyok melletti képalkotásban
A DSNU akkor válik fontossá, amikor a képalkotási körülmények megközelítik a sötétben korlátozott vagy közel sötét tartományt – ahol a fotonjelek gyengék, és a tényleges zajszint határozza meg a teljesítményt.
Amikor a DSNU elhanyagolható
Közepes és erős fényviszonyok között a fotonlöket zaja uralja a zajszintet. Amikor a jelszint eléri a pixelenkénti több száz vagy több ezer elektront, a pixelek közötti kis eltoláskülönbségek jelentéktelenné válnak a teljes jelhez képest. Ilyen esetekben a DSNU kevéssé járul hozzá a látható képzajhoz vagy a mennyiségi hibához.
Világos látóterű vagy nagy jel-zaj arányú alkalmazásoknál a DSNU ritkán a korlátozó tényező.
Amikor a DSNU korlátozóvá válik
Gyenge fényviszonyok melletti alkalmazásokban atudományos CMOS kameraa jelszintek akár pixelenként csak néhány elektront is megközelíthetnek – vagy szélsőséges esetekben akár 1 e⁻ alá is eshetnek. Ilyen körülmények között a térbeli eltolás változása összehasonlíthatóvá válhat magával a jellel.
Ha a DSNU megközelíti vagy meghaladja a kamera olvasási zaját, az gyakorlatilag megnöveli az alapvonal variációját a pixelek között. Annak ellenére, hogy az olvasási zaj átlaga csökken a képkocka-egymásra helyezéssel, a DSNU nem. A térbeli eltolás eltérése megmarad, amíg a rendszer sötét kivonással vagy kalibrálással nem korrigálja azt.
Ez kritikussá válik az olyan alkalmazásokban, mint:
●Egymolekulás fluoreszcencia képalkotás
●Csillagászati megfigyelések
● Kvantum- vagy fotonszámlálási kísérletek
● Sötét látóterű ipari ellenőrzés
Ezekben a forgatókönyvekben a DSNU közvetlenül befolyásolja a térbeli egyenletességet, az észlelési küszöböket és a mennyiségi konzisztenciát.
A DSNU és a hatékony zajküszöb
A DSNU nem vezet be időbeli véletlenszerűséget, de meghatározza, hogy mennyire egyenletes a sötét alapvonal az érzékelőn. Amikor a képalkotási feladat rendkívül gyenge jelek detektálásán alapul sötét háttér felett, ez az alapvonal egyenletessége meghatározó tényezővé válhat az elérhető jel-zaj arány (SNR) szempontjából.
Annak megértéséhez, hogy a DSNU elhanyagolható vagy korlátozó jellegű-e, azt az olvasási zaj, a jelszint és a tervezett alkalmazás szempontjából kell értékelni.
DSNU és eltolásos elosztás
A DSNU helyes értelmezéséhez fontos megérteni, hogy a sötét képkockán belüli pixeleltolások térbeli eloszlásából származik. A DSNU érték nem egy elszigetelt paraméter, hanem ennek az alapul szolgáló eltoláseloszlásnak a statisztikai összefoglalása.
Eltolás eloszlása egy torzítási keretben
Egy sötét vagy torzított kép ritkán tökéletesen egyenletes. Még stabil körülmények között is minden pixel kissé eltérő eltolási értéket mutat, ami a sötétjelszintek térbeli eloszlását eredményezi az érzékelőn. Ez az eloszlás zajszerűnek és strukturálatlannak tűnhet, vagy finom oszlop- vagy sormintázatokat mutathat a kiolvasási architektúrától függően.
A DSNU ennek az eltoláseloszlásnak a statisztikai leírója. Általában a pixeleltolások szórásaként (RMS) definiálják egy átlagolt sötét képkockától mérve. Az időbeli olvasási zaj elnyomása és a fix térbeli variáció izolálása érdekében a DSNU-t gyakran több ezer sötét képkocka átlagából számítják ki. Az eredményt elektronokban (e⁻) adják meg, lehetővé téve a közvetlen összehasonlítást az olvasási zajjal és a kamerák között.
Mit jelent – és mit nem – a DSNU érték?
A DSNU értékének értelmezése kontextust igényel. Ha a DSNU jóval a kamera olvasási zaja alatt van, akkor a gyenge fényviszonyok melletti képminőség romlásához való hozzájárulása általában minimális. Amikor a DSNU megközelíti vagy meghaladja az olvasási zajt, a térbeli alapvonal változása befolyásolhatja a tényleges zajszintet és az alacsony jelszintű detektálhatóságot.
Azonban egyetlen DSNU-szám nem írhatja le az összes sötéttel kapcsolatos műterméket. Az RMS statisztikák nem rögzítik a strukturált eltolásmintákat, például az oszlopsávosodást, és nem is képviselik a sötétjel időfüggő változásait. A DSNU ezért fontos – de nem teljes – mutatója a gyenge fényviszonyok melletti teljesítménynek. A megfelelő értékeléshez szükség lehet az elfogult képek közvetlen vizsgálatára, valamint a működési mód, a hőmérséklet és a stabilitás figyelembevételére.
A DSNU, mint teljesítménymutató korlátai
Bár a DSNU a sötét eltolás konzisztenciájának fontos mutatója, nem írja le teljes mértékben a gyenge fényviszonyok melletti képminőséget.
Első,A DSNU-t jellemzően egyetlen RMS értékként adják meg.Ez a statisztika összefoglalja a pixel-eltolások eloszlását, de nem ragadja meg a térbeli szerkezetet. Az oszlopokhoz kapcsolódó eltolási minták, lokalizált klaszterek vagy más strukturált műtermékek esetleg nem tükröződnek egyértelműen az RMS számban, még akkor sem, ha észrevehető vizuális vagy mennyiségi hatással bírhatnak.
Második,A DSNU stabil körülmények között az időtől független térbeli változást képviseliNem veszi figyelembe az időbeli sötétzajt vagy az eltolódást, amelyet a hőmérséklet-ingadozások, az elektronikus instabilitás vagy a hosszú távú öregedés okoz. Azokban az alkalmazásokban, amelyek nagy stabilitást igényelnek az idő múlásával, ezek a dinamikus viselkedések ugyanolyan fontosak lehetnek.
Végül,A DSNU értékeket gyakran korlátozott üzemi körülmények között adják meg, és változhatnak a leolvasási módok, az erősítési beállítások vagy a hőmérsékleti tartományok szerint.Egyetlen fő DSNU-szám ezért nem képes az összes konfiguráció teljesítményét reprezentálni.
A DSNU-t a gyenge fényviszonyok melletti teljesítmény egyik összetevőjeként kell értelmezni – hasznos, de önmagában nem elégséges.
A DSNU specifikációk értelmezése
Egy DSNU érték csak akkor értelmezhető, ha kontextusban van. Ha egyetlen számot olvasunk ki egy adatlapból a mérési feltételek ismerete nélkül, az félrevezető következtetésekhez vezethet.
Hasonlítsa össze a DSNU-t az olvasási zajjal
A DSNU-t mindig a kamera olvasási zajához képest kell kiértékelni.
● Ha a DSNU jelentősen alacsonyabb, mint az olvasási zaj, akkor a gyenge fényviszonyok miatti degradációhoz való hozzájárulása jellemzően minimális.
● Ha a DSNU megközelíti vagy meghaladja az olvasási zajt, a térbeli eltolás változása befolyásolhatja a tényleges zajszintet és az alacsony jelszintű detektálhatóságot.
Például egy 2 e⁻ olvasási zajú kamerában a 0,3 e⁻ DSNU valószínűleg nem korlátozó tényező, míg egy 1 e⁻ olvasási zajú rendszerben az 1 e⁻ DSNU nagyobb figyelmet igényelhet.
Mérési feltételek ellenőrzése
A DSNU értékek a működési paraméterektől függenek, mint például:
● Érzékelő hőmérséklete
● Kiolvasási mód és bitmélység
● Erősítési beállítások
● Expozíciós idő
A hűtés különösen jelentősen csökkentheti a sötétséggel kapcsolatos hatásokat. A kamerák közötti DSNU-értékek összehasonlítása az egyező feltételek megerősítése nélkül pontatlan következtetésekhez vezethet.
Nyers vs. Korrigált DSNU
Néhány specifikáció a belső eltolás korrekciója vagy kalibrálása után adja meg a DSNU-t. Amennyiben lehetséges, különbséget kell tenni a következők között:
● Nyers DSNU (belső eltolás variáció)
● Maradék DSNU a korrekció után
Mindkét érték informatív lehet, de a teljesítmény különböző szakaszait írják le.
Egy jól meghatározott DSNU érték magában foglalja a működési feltételeket, a mérési módszert és a korrekciós állapotot. E kontextus nélkül indikatív – nem végleges – teljesítménymutatóként kell kezelni.
Alkalmazások: Ahol a DSNU valódi tervezési tényezővé válik
A DSNU ritkán korlátozó tényező a nagy fényerejű képalkotásban. Amikor a fotonjelek nagyok, a felvételi zaj dominál a zajszintben, és a kis térbeli eltolásváltozások minimális hatással vannak a képminőségre vagy a kvantitatív elemzésre.
A DSNU azonban egyre nagyobb jelentőséggel bír az alacsony jelerősségű tartományokban, ahol a fotonszám megközelíti a néhány elektront pixelenként. Olyan alkalmazásokban, mint példáulegymolekulás fluoreszcencia képalkotás, csillagászati megfigyelés vagy kvantumszintű kísérletek, a vizsgált jel összehasonlítható lehet a kamera olvasási zajával. Ilyen körülmények között a térbeli eltolás változása befolyásolhatja a háttér egyenletességét, az érzékelési küszöböket és a hatékony jel-zaj arányt.
Az ipari ellenőrző rendszerek hasonló korlátozásokkal szembesülhetnek.félvezető-vizsgálatésprecíziós méréstechnikai alkalmazásokA hibajelek mérete az alapjelhez képest kicsi lehet. Még az apró eltolásbeli egyenetlenség is befolyásolhatja a látómező konzisztenciáját, különösen azokban a rendszerekben, amelyek a háttérkivonásra vagy a küszöbérték-alapú detektálásra támaszkodnak.
Az ilyen munkafolyamatokban a DSNU nem egyszerűen egy specifikációs érték – a rendszerszintű hibakeret részévé válik. Ezért elengedhetetlen a megfelelő sötétkalibráció és üzemmód-kiválasztás, amikor a gyenge fényviszonyok melletti konzisztencia vagy a hibaérzékenység kritikus fontosságú.
A félvezető-ellenőrző rendszerekben az eltolás egyenetlensége közvetlenül befolyásolja a hibaküszöb konzisztenciáját. A kalibrációs stratégiák részletes tárgyalása ebben az összefüggésben a következő helyen található:Miért fontos a DSNU/PRNU korrekció a félvezető-vizsgálat során.
Következtetés
A sötétjel-egyenetlenség meghatározza, hogy egy érzékelő sötét alapvonala mennyire konzisztens a pixelek között. Bár a nagy fényerejű képalkotás során gyakran elhanyagolható, a DSNU befolyásolhatja a tényleges zajszintet alacsony jelszintű alkalmazásokban, ahol az olvasási zaj és a jelszintek összehasonlíthatók. A DSNU helyes értelmezéséhez figyelembe kell venni a működési feltételeket, a mérési kontextust és a többi zajforrással való kapcsolatát.
Amikor a gyenge fényviszonyok melletti konzisztencia vagy a mennyiségi pontosság kritikus fontosságú, a DSNU értékelése az olvasási zaj és a kalibrációs stratégia mellett a rendszerszintű tervezés részévé válik. Az alkalmazásspecifikus validációhoz vagy a sötét kalibrációhoz kapcsolódó megbeszélésekhezTucsenmérnöki csapata segítséget nyújthat a képalkotási munkafolyamattal összhangban lévő mérési feltételek meghatározásában.
